Product Omschrijving
Instap Pneumatiek - Training Module 2 - Elektropneumatiek
SMC biedt een trainingsmodule aan die is ontwikkeld om de basisleerstof van elektropneumatische schakelingen te helpen verwerken. De module bevat allerhande pneumatische en elektrische componenten die courant worden gebruikt in industriële applicaties. Bij de trainingsmodule hoort ook een cursus waarmee de gebruiker begeleid zelfstandig een aantal opdrachten kan uitvoeren.

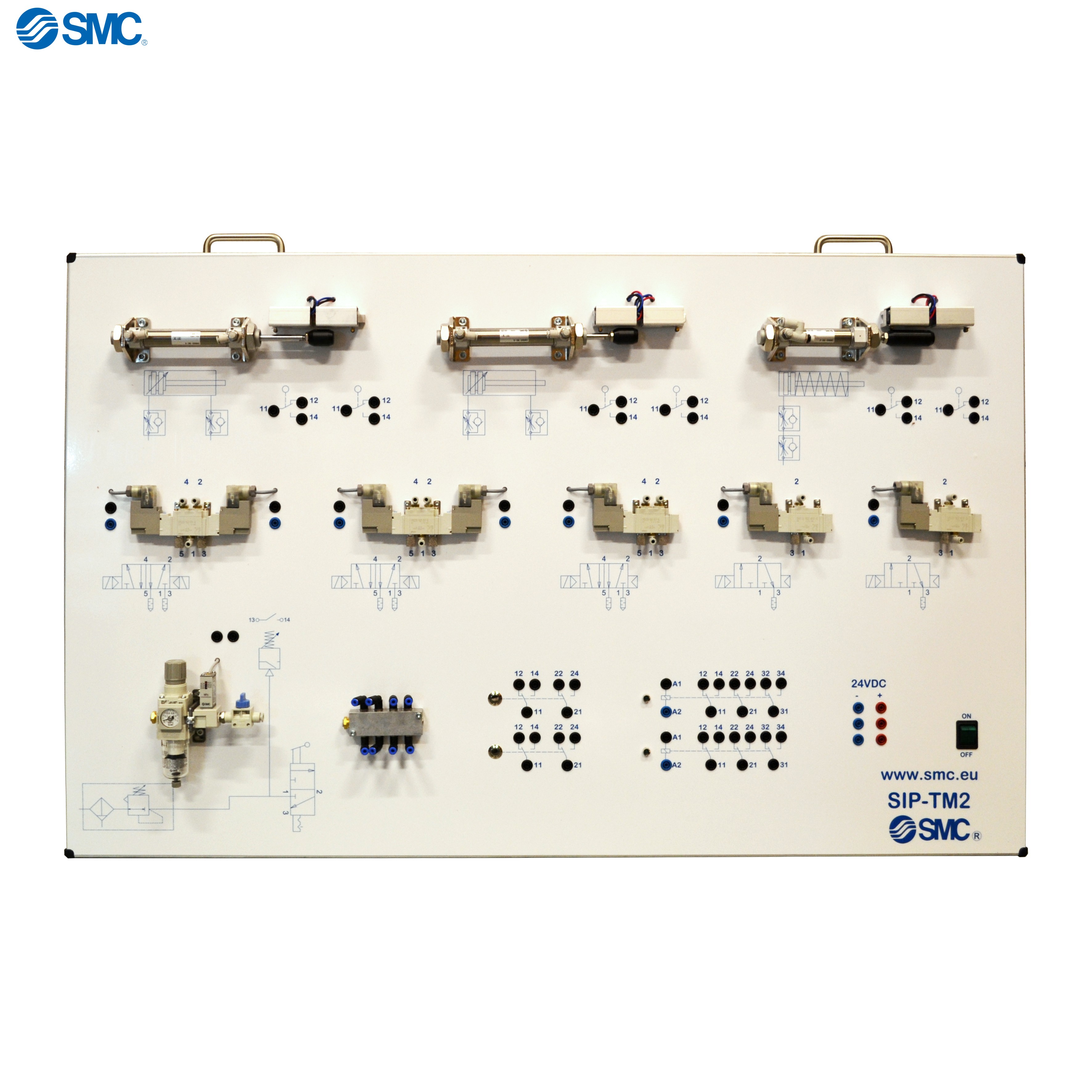

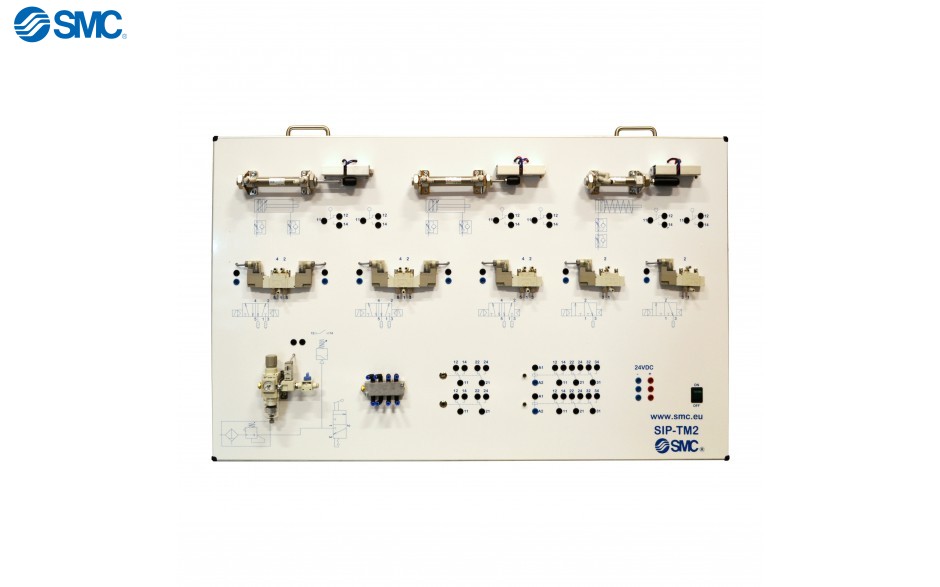

Alle componenten zijn gemonteerd op een robuust ALU-frame voorzien van een folie met de symbolen van de componenten op afgeprint. Dit frame is voorzien van handvatten en steunen die toelaten om het didactisch bord tegen een muur te bevestigen of op een tafel te zetten. Het paneel wordt geleverd in een herbruikbare stevige kartonnen doos. De elektrische aansluitingen zijn voorzien van poolklemmen, dit laat toe om de elektrische bekabeling uit te voeren met banaanstekkers van 4 mm.
Technische specificaties
| Aantal | Component |
|---|---|
| 1 | Cilinder enkelwerkend, slag 50 mm voorzien van beugel en snelheidsregelaar |
| 2 | Cilinder dubbelwerkend, slag 80 mm voorzien van beugels en snelheidsregelaars |
| 2 | 5/2 bistabiel elektropneumatisch bediend ventiel met beugel en koppelingen |
| 1 | 5/2 monostabiel elektropneumatisch bediend ventiel met beugel en koppelingen |
| 2 | 3/2-ventiel NC elektropneumatisch bediend ventiel met beugel en koppelingen |
| 1 | Filter-regelaar voorzien van 2-draads druksensor en manueel bediende 3/2 afsluitkraan |
| 1 | Verdeelblokje met 8 koppelingen voorzien van een terugslagklep |
| 6 | nokbediende schakelaar met wisselcontact |
| 2 | Elektrische drukknoppen met wisselcontacten |
| 1 | Voeding 50W 24Vdc 1 |
| 2 | Relais met wisselcontacten |
| 1 | Netsnoer |
| 1 | Tubing 20 m zwart 4mm |
| 8 | Geluidsdempers |
| 15 | Koppelingen |
| 68 | Poolklemmen 4mm |
| 1 | Netconnector, netsnoer en netschakelaar |
