Product Omschrijving
Instap Pneumatiek - Training Module 1
SMC biedt u een trainingsmodule aan die is ontwikkeld om de basisleerstof van pneumatische schakelingen te helpen verwerken. De module bevat allerhande pneumatische componenten die courant worden gebruikt in industriële applicaties. Bij de trainingsmodule hoort ook een cursus waarmee de gebruiker begeleid zelfstandig een aantal opdrachten kan uitvoeren.

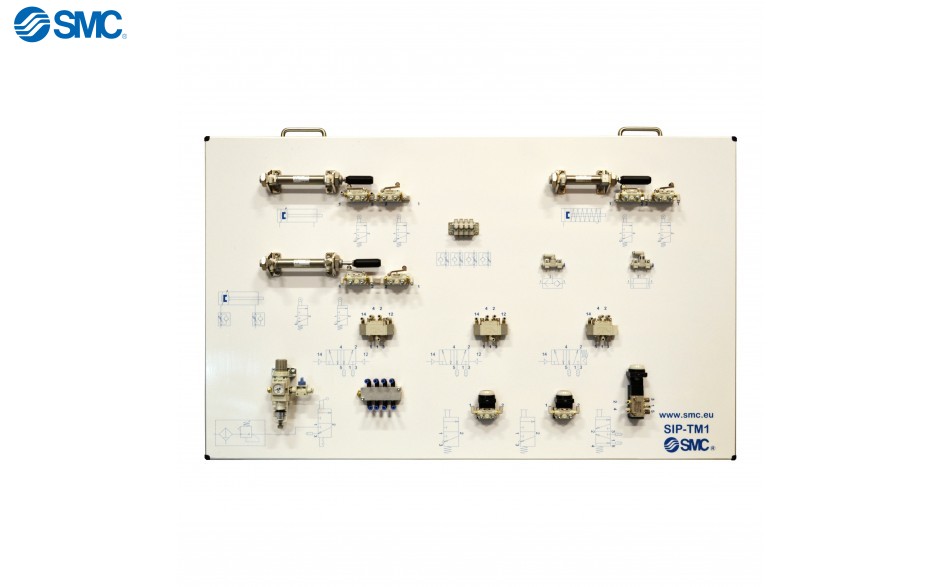

Alle componenten zijn gemonteerd op een robuust ALU-frame voorzien van een folie met de symbolen van de componenten op afgeprint. Dit frame is voorzien van handvatten en steunen die toelaten om het didactische bord tegen een muur te bevestigen of op een tafel te zetten. Het paneel wordt geleverd in een herbruikbare stevige kartonnen doos.
Technische specificaties
| Aantal | Component |
|---|---|
| 1 | Cilinder enkelwerkend 50 mm voorzien van beugel |
| 2 | Cilinder dubbelwerkend 80 mm voorzien van beugels |
| 6 | Snelheidsregelaar (apart/ montage op cilinder) |
| 6 | Mechanische nokkenbediend 3/2-ventiel NG |
| 2 | 5/2 bistabiel pneumatisch bediend |
| 1 | 5/2 monostabiel pneumatisch bediend |
| 2 | 3/2 mono handbediend NG |
| 1 | 5/2 mono handbediend |
| 1 | EN-ventiel |
| 1 | OF-ventiel |
| 1 | Filter Regelaar met 3/2 afsluitkraan |
| 1 | Verdeelblokje met 8 koppelingen voorzien van een terugslagklep |
| 38 | Koppelingen |
| 1 | Tubing 20 m zwart 4mm |
| 8 | Geluidsdempers 1/8" |
